产品名称:   Rhopoint IQ FLEX 20探头式光泽仪 PDF文档下载
浏览次数: 已被查看   557   次
  •   产品介绍

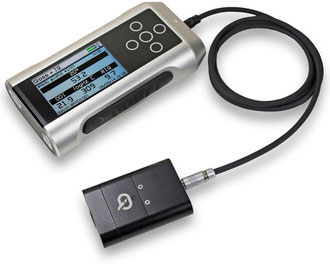

  • Rhopoint IQ FLEX 20
    探头式外观质量评估仪

    应对棘手光泽度测量,实现高准确率和分辨率的解决方案


    产品介绍

    Rhopoint IQ FLEX 系列是专为小型部件设计的外观评估仪

    如同常规 Rhopoint IQ,FLEX 系列可测量外观质量和光从表面反射所形成的曲线。标准光泽仪仅测量样品反射的光量,而对那些会降低表面质量的现象并不敏感。

    Rhopoint IQ FLEX 20 将这项技术带入专为棘手表面或小型部件设计的新形式。IQ FLEX 20 传感器拥有小巧外形,与传统外观评估仪相比,能够更加高效地测量曲面,且更易于进入较难触及的区域。

    IQ FLEX 测量可完全兼容现有的 Rhopoint IQ 系列测到的光泽度和表面结果。

    为了在即便是很细小的部件测量时能改善性能和重复性,Rhopoint IQ FLEX 20 也能进行客户定制,可配备各种磁附式适配板。




    通过使用 3D 打印技术,可通过 CAD 图创建定制测量模具,根据实际应用轻松更换适配板:

    · 可测量小型部件和曲面等更小的尺寸(4mm  2mm 直径两种尺寸)

    · 测小型部件、按钮和控制器有更好的重复性

    · 专为在线应用设计的非接触板

    针对精密表面,适配板可使用指定的橡胶、毡制品或塑胶。
    (注意:适配板定制仅适用于 FLEX 20,不适用于 FLEX 60)

    目前,FLEX型号仅有20°(FLEX 20)单个角度可选。

    产品特点

    ?先进特性——可实现快速轻松测量

    · 小型测量探头,可测量小型或曲面部件

    · 易于阅读的全彩屏幕,具有自动旋转功能

    · 自带统计功能和图形分析功能

    · 可通过 USB 将测量结果下载到 PC 机,无需安装软件

    · 用户可自定义批次说明名称

    · 可兼容蓝牙

    · 一键测量

    · 2 秒内的快速测量

    · 快速同步测量所有参数

    Rhopoint IQ FLEX 可测量

    光泽度  反射雾影 • DOI • 峰值光泽  反射曲线

    (注意:由于上述指数仅适用于 20° 光学结构,因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。)

    光泽度

    测量从表面反射的光量比例。
    测量单位:GU

    光泽度峰值(峰值光泽)

    非常窄角度下的光泽度峰值。
    测量单位:GU

    反射雾影

    由表面的细微纹理或残留物导致的乳状反射现象。
    测量单位:HU或LogHU

    DOI

    测量产品在被测反射表面反射成像的清晰程度。
    测量范围:0-100,100 为超光滑表面。

    反射曲线

    此检测仪可显示 17-23° 的表面反射曲线。曲线的形状说明了光如何与表面相互影响。
    接近镜面方向的锐曲线说明反射表面高度光滑。


    屏幕上的反射曲线显示被反射光的分布情况


    屏幕上的图形重点分析了被测量批次的趋势

    不同的纹理和形变因其尺寸和频率产生了形状独特的曲线。可将完整的反射信息下载到 PC 机进行进一步分析和比较,无需接口软件。

    规格

    目前,仅有FLEX 20 (20°)可选择

    注意:由于上述标准仅适用于 20° 光学结构,因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。

    测量面积

    FLEX 20°:6mm x 6mm
    FLEX 60°:6mm x 9mm

    光泽度测量规格

    分辨率 0.1 GU • 重复性 +/- 0.2 GHU • 重现性 +/- 0.5 GU

    峰值光泽

    20° +/- 0.09905° 时测得的峰值光泽

    反射雾影规格

    17.2-19°  21-22.8° 时测得的接近镜像反射
    雾影单位 HU  LogHU 可互相转换
    分辨率 0.1 HU • 重复性 +/- 0.5 HU • 重现性 +/- 1.5 HU
    标准:ASTM E430, ISO 13803

    DOI 测量规格

    分辨率 0.1 • 重复性 +/- 0.2 • 重现性 +/- 0.5
    标准:ASTM D5767

    测量角度规格

    测量范围:14-26°
    角分辨率:0.025°
    分辨率:0.1 GU

    机身规格

    自动旋转全彩屏幕

    高分辨率彩色显示屏
    亮度可调节
    6 按键触摸显示界面

    结构

    全铝结构:外壳、光学部件、标准支座

    统计分析

    最大值、最小值、平均值、标准偏差
    所有测量参数

    图形分析

    自带趋势分析
    光泽度和其他参数

    电源

    可充电锂电池

    电源接入方式

    内部电池/USB/电源充电器

    充电时间

    电源充电器:4 小时

    内存

    8 MB –> 999 个读数
    用户自定义批次编号

    数据传输

    蓝牙
    兼容 PC 机和 MAC
    USB 连接
    无需安装软件

    尺寸和重量

    150mm x 79mm x 34mm(不含探头)(长 x  x 高)
    550g
    毛重约为:1.5kg
    商品代码:9027 5000

    随机配件

    仪器配备 20º  60º 柔性探头

    校准片配底座
    USB 数据线
    迷你 CD 光盘
    操作说明书
    蓝牙数据应用程序
    Excel 电子数据表示例
    教学视频

    选配件(仅适用于 Flex 20)

    微型尺寸适配板:2mm  4mm
    特别定制的 3D 适配模具,专为客户应用设计打印
    在线测量固定工具包
