产品名称:   显色照度计CL-70F PDF文档下载
浏览次数: 已被查看   1892   次
  •   产品介绍
  • 小巧、易用的光源(包括LED照明和EL照明)测量仪器。CL-70F可提供CRI显色指数、光谱辐射照度、峰值波长、三刺激值、色度、相关色温、特征波长、色纯度、照度以及差值测量的入门级解决方案。
    简介
    性价比极高的光源色彩及照度测量解决方案

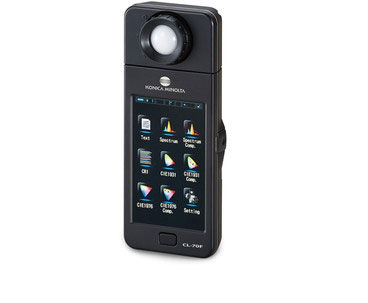

    显色照度计CL-70F是一款轻便的手持式测量仪器,用于测量光源(包括全新的LED和EL光源)的色彩和照度。
    测量数据是以CRI显色指数、三刺激值、照度、色度、特征波长、色纯度、相关色温和与目标的差值形式显示的。
    CL-70F可搭配另购的闪光同步线进行摄影闪光灯的光谱测量。
    作为标准配件随附的实用软件CL-SU1w内含了用于数据捕捉和分析的更多高级功能。
    主要用途
    1、餐厅、博物馆、工作室和舞台等所用特殊照明光源的测量与评估。
    2、室内光源(如LED、荧光灯等)的测量与评估。
    3、LED广告牌的开发、质量控制及维护
    4、LED照明模块光分布特性的评估
    5、照明器材照度分布的评估
    6、建筑及室内照明的研究
    7、空间照明生产及调整
    8、色彩检视灯箱维护
    9、投影仪光源研究与色彩检验
    10、心理研究实验的环境检查
    特征
    CL-70F的主要特征
    1、光谱传感器
    2、测量CRI(显色指数)
    3、小巧,便携,使用电池供电
    4、彩色触摸屏
    便携的CL-70F机身专为多种常见的照明作业设计,包括照明设计和持续维护等。
    CL-70F可提供光谱信息和CRI测量,是您体验先进光测量功能的入门级首选。
    搭配闪光同步线使用时,便可进行闪光灯的光谱测量,CL-70F一跃成为轻松应对专业成像和娱乐市场的强大工具。
    CRI显色指数测量
    CL-70F可轻松处理CRI测量数据。其通过简单的条形图显示包括所有单独指数(R1至R15)在内的Ra值。
    有关显色的更多信息,请参阅光测量的相关内容:光的语言。

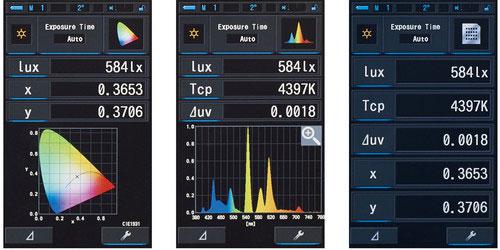

    轻松测量相关色温(Tcp)
    CL-70F可以测量相关色温以及与黑体轨迹Δuv(常用于描述光源色彩的值)的差异。光线的色温被定义为黑体可发出特定颜色光线时的绝对温度(单位:Kelvin)。通过黑体在不同温度下发出的光线色彩绘制而成的曲线则被称为“黑体轨迹”。由于许多光源的输出均无法与黑体曲线完全契合,因此便使用“相关色温”来描述其色彩。
    当使用相关色温来描述色彩时,除了相关色温外,通常还描述了与黑体轨迹?uv的差异。如需有关色温的更多信息,请阅读有关光测量的相关内容:光的语言。

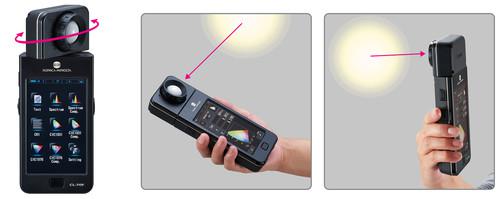

    旋转式探头
    旋转式探头改善了屏幕的可视性,让仪器的使用更加舒适。
    免探头盖零位调整
    逆时针转动扩散器上的转环可执行暗场校准

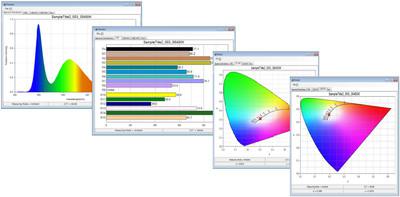

    实用软件CL-SU1w提供附加功能
    使用作为标准配件随附的CL-SU1w软件,可以修改仪器设置、存储和分组数据,以及进行测量数据的深度分析。

    规格
    CL-70f的主要规格
    型号 显色照度计CL-70F

    型号
    显色照度计CL-70F
    照度计等级
    符合JIS C1609-1:2006“照度计部分1:常规测量仪器”的AA级,符合DIN 5032第7部分C级
    传感器
    CMOS线性图像传感器
    光谱波长范围
    380 nm ~ 780 nm
    输出波长间隔
    1 nm
    测量范围
    持续光照:1 ~ 200,000 lx,1,563 ~ 100,000 K (色度显示需要5 lx或以上)
    闪光灯:20 ~ 20,500 lx?s,2,500 ~ 100,000 K
    精度(标准光源A)*1 *2
    EV:显示值的±5%+1位

    xy:0.003(800 lx时)
    重复性(2σ)
    (标准光源A)
    EV:30~200,000 lx:1%+1位,1~30 lx:5%+1位 *3

    xy:500 to 200,000 lx:0.001 (*4)
    xy:100 to 500 lx:0.002 (*4)
    xy:30 to 100 lx:0.004 (*4)
    xy:5 to 30 lx:0.008 (*4)
    可见光区域相对光谱敏感度(f1’)
    9%以内
    余弦响应(f2)
    6%以内


    CL-70f的主要规格
    量模式:持续光照(范围L),曝光时间:自动
    *2
    EV为线性
    *3
    10次测量(2σ) /Ave
    *4
    10次测量(2σ)
    *5
    快门速度
    规格如有变更,恕不另行通知。
