产品名称:   MX-3/MX-5/MX-5DL超声波测厚仪 PDF文档下载
浏览次数: 已被查看   3382   次
  •   产品介绍

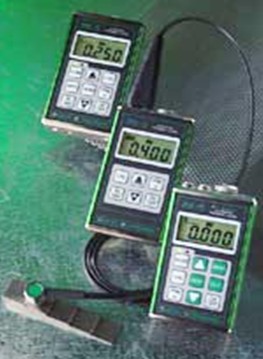

  • 美国DAKOTA公司
    MX
    系列超声波测厚仪具有使用简单,功能齐全,体积小巧,可靠性高等特点。
    MX-3
    MX-3
    手持式超声波测厚仪是一种可信赖的精密测量工具,无需特别培训即可操作。将探头放到被测材料的上面,就可读出被测材料的厚度,或是沿被测材料的表面拖动探头,MX-3可以自动找出被测材料的最薄点。
    MX-5
    MX-5
    除了具有MX-3的全部功能外,还新增了下列功能:
    报警功能:如果测量值小于你输入最小允许值,红灯亮并有BB的报警声提示,绿灯亮表示测量在允许范围内。
    差值方式:显示测量值与预先设定值的差值。
    RS232
    口:输出数据到打印机或计算机。
    MX-5DL
    除了具有MX-5的全部功能外,还增加了存储功能,可存储1000个测量数据。仪器还附带有通讯电缆和软件,可将数据传送到计算机上。





    标准配置
    主机、标准探头(PT-102-2000)

    藕合剂、操作手册、工具箱、合格证、中英文说明书



    技术参数

    ?功能:测量材料的厚度,材料种类:铸铁、塑料、玻璃纤维、钢、玻璃、铝、铜等
    ?测量方式:双晶探头,脉冲回波  ?探头频率:1MHz10MHz  ?校准:对话式探头,自动校准
    ?测量范围:0.63500mm(取决于探头)
    ?显示精度:0.01mm

    显示方式:带背光的液晶显示器
    ?声速范围:125010000m/s  ?扫描方式:每秒测量16个点,可以捕捉到最薄点

    ?电源:25号电池。使用时间达200小时,当供电不足时,显示器会闪烁报警,直至自动关机
    ?操作温度:-30℃50℃     ?键盘:6键防水,防油键盘
    ?尺寸:63.5x114.3x31.5mm   重量:300g   ?包装:ABS工程塑料箱



    可选探头

    型号

    频率

    探头晶片直径

    测量范围

    说明

    PT-102-2000

    5.0MHz

    φ6.3mm

    1.0152mm

    标准探头

    PT-101-2000

    5.0MHz

    φ4.7mm

    1.550mm

    小管径探头

    PT-104-0000

    1.0MHz

    φ12.7mm

    3.850.8mm(铸铁中)

    铸铁探头

    PT-102-1000

    2.25MHz

    φ6.3mm

    1.5100mm

    低频探头

    PT-102-3200

    7.5MHz

    φ6.3mm

    0.63152mm

    薄探头

    PT-104-2000

    5.0MHz

    φ12.7mm

    1.27500mm

    厚探头

    PT-042-2000

    5.0MHz

    φ6.3mm

    1.0152mm

    标准高温探头,<340℃

    PT-044-2000

    5.0MHz

    φ12.7mm

    1.27500mm

    厚高温探头,<340℃

    注:测试高温表面时需用高温耦合剂。
